不可否認，專業音頻的配件和附件同樣非常重要，有的甚至有著舉足輕重的作用。例如我們一套可使用的音響設備，除了設備本身外還需要各種連接線材、接頭等等將設備進行連接才能夠使用。一根完整的線材由插頭和線組成，而線材又有種類繁多的類型：話筒線、信號線、音箱線、MIDI線、同軸線、光纖線、音頻線等等。另外的配件還有諸如音箱支架、話筒支架、設備箱、保護箱、飛行箱、跳線盤、機柜、電源、DI盒、音頻隔離變壓器、VU表、時序電源等等。
下面就對常用的幾個附件進行一下簡單的介紹：
常用音/視頻插頭
在一個音視頻工程中設備的輸出、輸入信號種類可分為音頻信號和視頻信號(本次只作簡單介紹);
音頻信號根據阻抗的不同大致可分為平衡信號，和非平衡信號(音源設備如DVD播放機/ 卡座/ CD播放機及的輸出多為非平衡信號)。因此，連接插頭也有平衡和非平衡之分，平衡插頭為三芯結構，非平衡插頭為二芯結構。音頻插頭中還有一種功放與音箱連接用的專用插頭，這種插頭常見的為四芯結構(也有二芯、八芯)又因?yàn)槭侨鹗縉EUTRIK(紐垂克)公司發明，因此又稱“NEUTRIK(紐垂克)插頭” 或“四芯(二芯、八芯)音箱插頭”。
1. 常用的平衡信號插頭

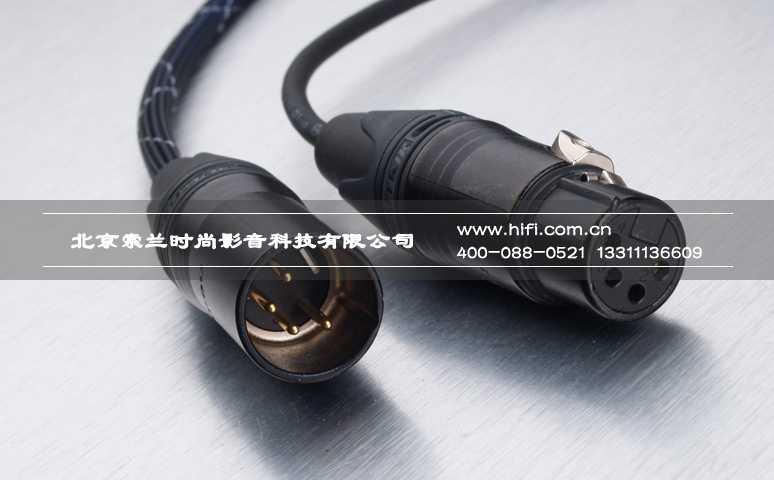

卡儂插頭(XLR)：卡儂頭分為卡儂公頭(XLR Male)和卡儂母頭(XLR Female)。卡儂頭公、母的辨別很簡單，帶“針”的為“公頭”，帶“孔”的為“母頭”。很多音響設備的輸入、輸出端口為卡儂接口，同樣帶“針”的接口 為“公座”，帶“孔”的接口為“母座”。

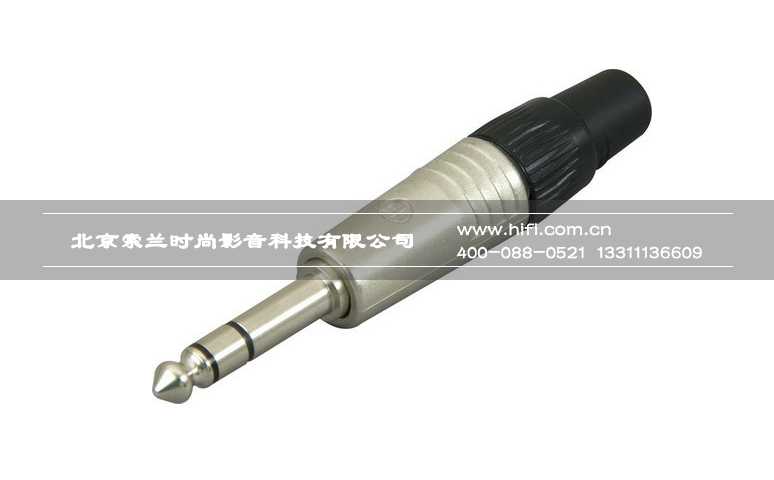

大三芯插頭或6.3mm三芯插頭(PhoneJackBalance)
2. 常用的非平衡信號插頭

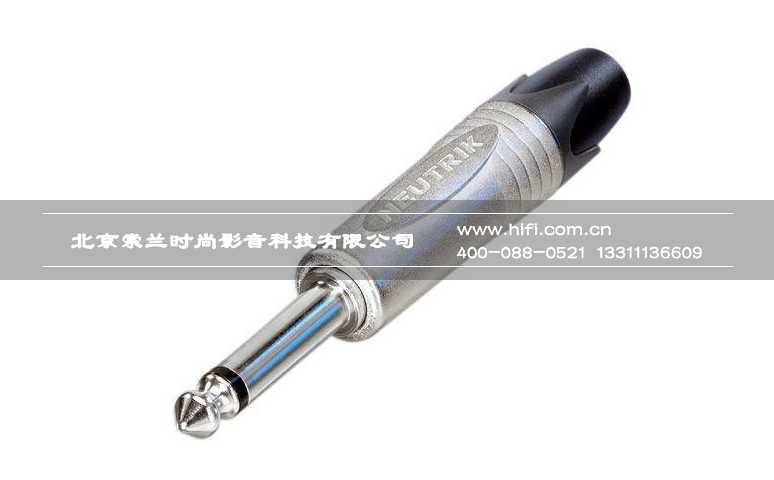

大二芯插頭(PhoneJack Unbalance )

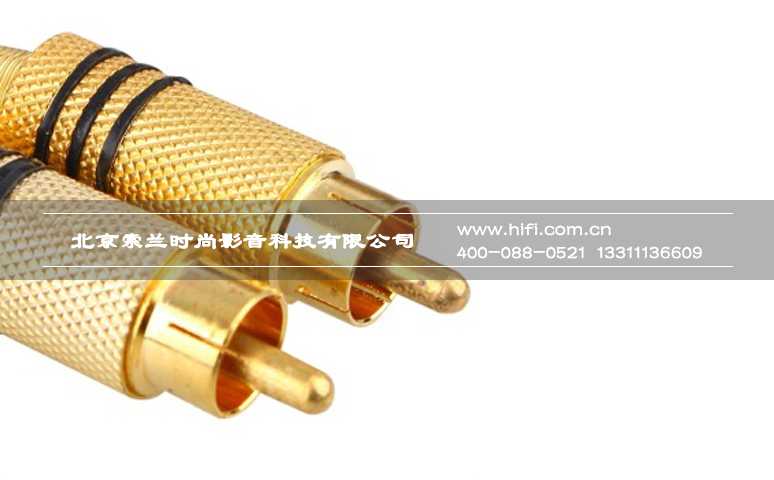

蓮花插頭(RCA)

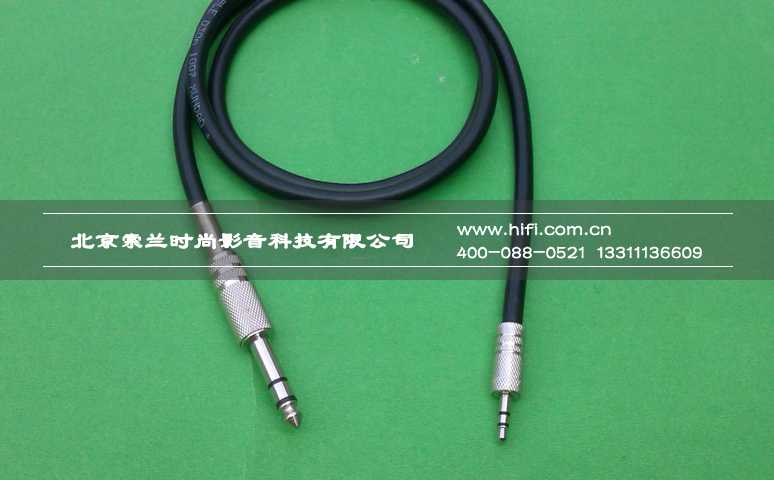

小三芯插頭或3.5mm三芯插頭：外觀與大三芯插頭類似只是體積要比大三芯小。小三芯插頭為三芯，前面說過三芯為平衡信號插頭，但在通常的音響工程中小三芯插頭多用于電腦及便攜式音源(便攜CD / MP3等)的音頻信號輸出用，因此將小三芯插頭歸入非平衡信號插頭之列。(叉燒網補充：之前的“三芯”所謂“平衡”，在于它用三芯來傳輸單聲道，在耳機/iPod這種移動設備上，“三芯”用于傳輸立體聲，實際上是兩個“兩芯”加在一起，屏蔽線共享而已。

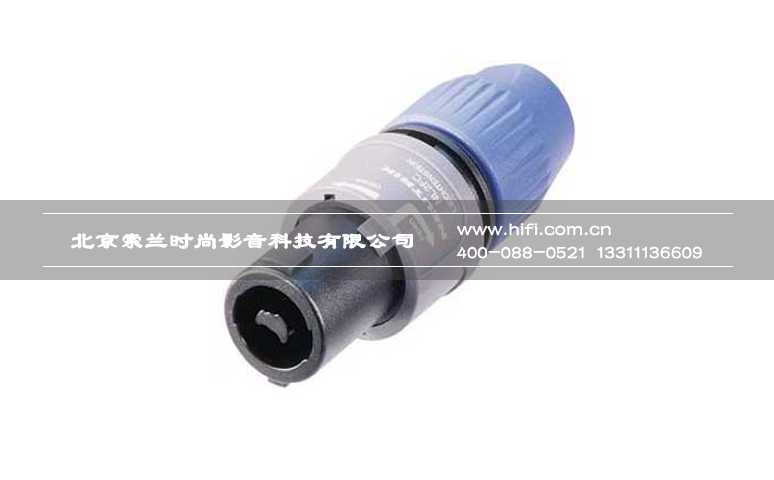

3.Neutrik(紐垂克)音箱插頭(Speakon)
Neutrik插頭常用的為四芯的，也二芯、八芯音箱插頭，他們外觀基本相同，只有尺寸大小的差異。通常情況下音箱的接口為四芯插頭，如是八芯插頭音箱后部會有標注;功放的輸出端口為四芯插頭。
4.常用的視頻連接插頭

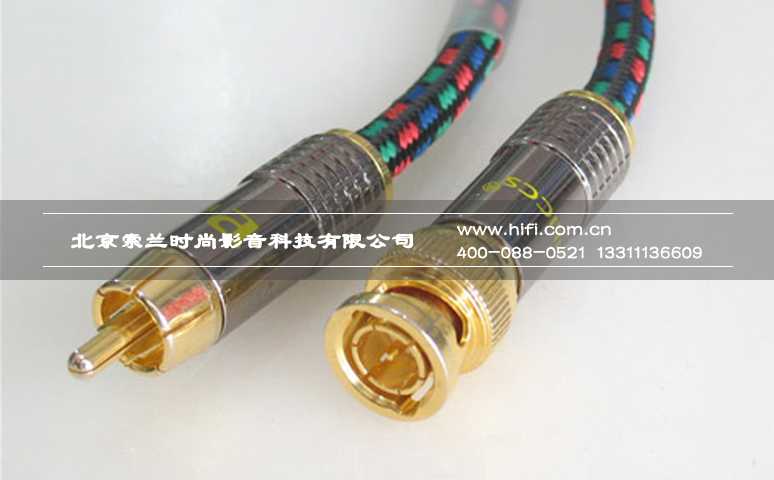

蓮花插頭(RCA) BNC或Q9插頭
蓮花插頭在視頻系統中主要是模擬視頻信號的輸出、輸入之用，如DVD機視頻(圖像)輸出/小型投影機的視頻(圖像)輸入;BNC或Q9插頭主要使用在模擬 視頻的輸出、輸入，如部分視頻矩陣的輸入、輸出/大型投影機的視頻輸入(分量視頻)/ 專業監視器的視頻輸入。蓮花插頭和BNC插頭在視頻系統中的作用是相同的只是接口形式不同。
視頻連接插頭中還用一種電腦視頻信號用的VGA插頭。接口形狀為梯形15針，分公、母插頭，公頭為帶針，木頭為帶孔。實物請參照電腦主機及顯示器連接線插頭。
音頻線材
音頻線是用來連接音源設備和功率放大器的。
市場上品質較好的音響線，其制作材料主要有鍍金、銀、元氧銅，非金屬碳量較高的以進口線為多，但其價格較為昂貴，一般的都需幾百元一根，主要有美國的MONSTER STANDRDINTERLINK(怪獸)、AUDIO0UEST(線圣)、SUPRA(鱉魚)、M0NITERPC(魔力)、SPACE&TIME(超時空)、MISSION(美聲)、PATRDNICS(柏力)、VDH(荷蘭-范登豪)等等。
對于一般普及型(萬元以下)的音響器材無需刻意追求線材的高品質，只要使用一般截面較大一點的銅芯信號線即可。
對于較好的家庭影院音響器材，可以考慮使用高品質的音響線，比如在DVD視盤機和“AC-3”解碼器上都有光纖輸出、輸入接口，如采用光纖傳輸線，它對音色的改善能得到較明顯的作用。
任何阻抗匹配的線材，都聽不出差異。什么叫阻抗匹配?線材的阻抗在系統的阻抗5%以內時，可基本認為是阻抗匹配。
音頻線所在的環境，一般阻抗為125歐，例如聲卡等設備，同軸線所在的使用環境，一般阻抗為75歐，喇叭線所在的使用環境，一般為4歐或8歐。也就是說，使用環境阻抗越小的，就對線材要求越高，線材之間的差異也就越明顯。
因此就有以下結論(相對的，不是絕對的，請注意)：
一般來說，喇叭線對比，不注意阻抗匹配的話，是差異最明顯的一類線材，也就是你們理解的最有用的一類線材。
其次是同軸線，再次是音頻線，一般來說，同軸線可以代替音頻線，音頻線最好不代替同軸線(即使用音頻線代替同軸線，也是有聲音的)。
最后再單獨來考慮電源線，視使用環境，可能存在比喇叭線更敏感，也可能是最不敏感的線材。
因?yàn)殡娫淳€，考慮到的主要是使用設備的功率，功率越大的設備，對電源線越敏感，某些情況下，越能聽出差異，對于一些前級低功率設備，則越不敏感,能聽出差異的難度就相對越大。
音頻線： 一套音頻線經常是兩根，分為左右兩個聲道，線的兩端都是蓮花頭(RCA頭)。
同軸線：用于傳輸多聲道信號(杜比AC-3或者DTS信號)，與音頻線類似，因信號量大，接頭及線都比普通音頻線粗一些，一般用于連接DVD機與功放機。
光纖線： 也用于傳輸多聲道信號(杜比AC-3或者DTS信號)，用于連接DVD機與功放機。
話筒線：一種兩芯的同軸線，用于連接功放與話筒。目前無線話筒興起，如果不是出于特別考慮，布線時可以不予考慮，以后無線話筒應用肯定會越來越廣。
音頻線在布線時基本無需考慮，因?yàn)橐粼丛O(shè)備與功放經常放在一起，這些線都很短，后期配置即可。
各種接口

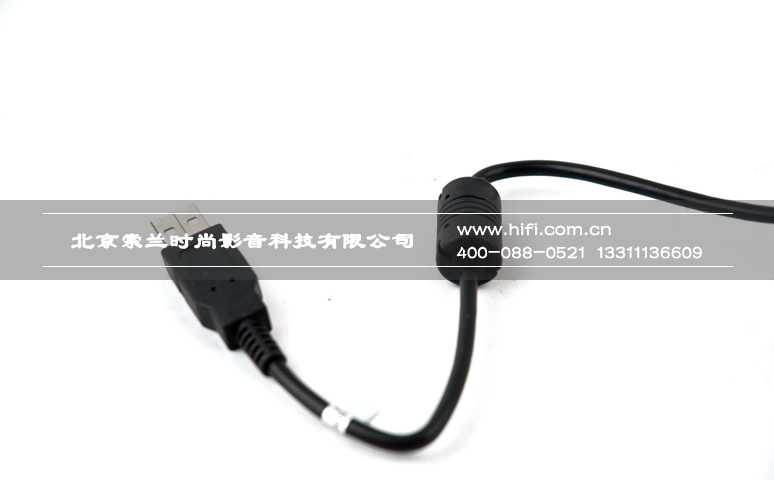

A、USB接口：
話筒線另一端可以直接與電腦配置的USB接口相聯接!可以熱插拔、攜帶方便、標準統一、可以連接多個設備。
B、卡農接口：
(導線共有三根針，按金屬針來確認“公”、“母”，帶金屬針的一端稱為“公”卡農頭，否則稱為“母”卡農頭!“公”、“母”配對吻合!)一般來說，話筒聯接端，話筒自身那一個接口如果為卡農的，那么話筒尾部接口必定為“公”卡農!與話筒相接的線端的接頭則應為“母”卡農接頭!
C、 蓮花接頭(3.5MM)：
蓮RCA并不是專門為哪一種接口設計，既可以用在音頻，又可以用在普通的視頻信號，也是DVD分量(YCrCb)的插座，只不過數量是三個.
D、6.5MM接口(分為兩種：大二芯、大三芯，判斷的標準是中間的音隔線!)

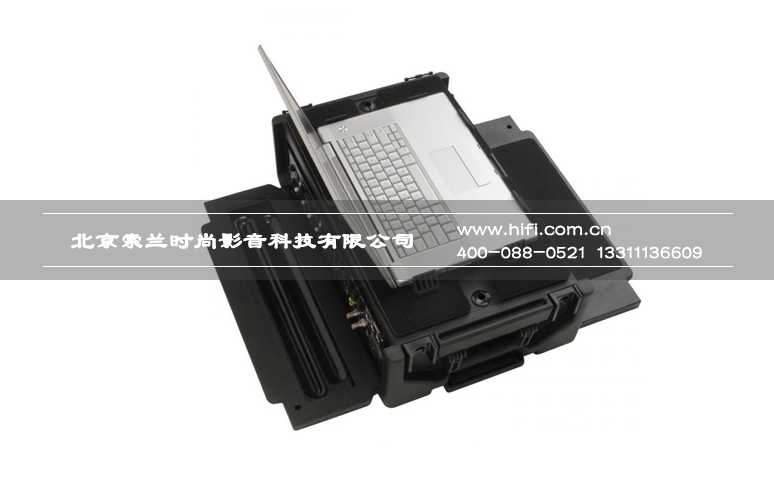

飛行箱、航空箱
想必大家應該也都聽說過派力肯飛行箱。這里就不多做介紹了。今天主要介紹的是SKB飛行航空箱。SKB是一款來自于美國的高品質設備保護箱。 其材質是高分子聚乙烯(PE)，是一種具有耐高溫，高壓，防摔，防火的優良品質的材質。阻燃型高分子聚乙烯板，廣泛用于我國的電力、煤礦、鋼鐵、水泥、焦化等行業，有效防止因煤炭自燃以及其它因素造成的失火現象。其板材是在超高分子量聚乙烯原料的基礎上，根據客戶所需加入相關改性材料，經混合--壓延-- 燒結--冷卻--高壓定形--脫模--成形。
SKB公司的設備箱以其堅固耐用的特征贏得了業界同仁的廣泛認可。螺紋鋼機架、后部機架、防摔和防水、帶內墊倉門、自動壓力安全閥、前后4個滾輪、嵌入式閂鎖、 可調式橡膠減震器、 滾塑成型的強度都賦予了SKB無與倫比的魅力。

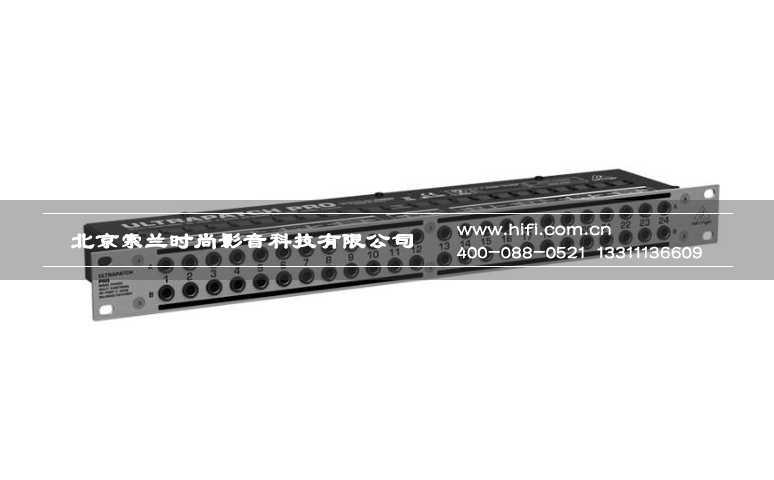

跳線盤
跳線盤可使調音臺內部電路結構的個部分靈活方便地與外部交連，如:Multti Tr OUT/IN部分, Dyn部分, EQ部分，Seng部分等等.也可用于調音臺內部電路結構臨時性的非標準改動.
例如DV系列高清視頻跳線盤是佳耐美公司繼非常成功的視頻跳線盤DVJ-W和DVJ-S系列之后,研發的適合高清數字(HD-SDI)使用的新型視頻跳線盤。不僅適用于高清數字信號,同樣可用于標清數字(SD-SDI)、模擬視頻以及數字音頻信號。
跳線盤在劇場劇院多功能廳禮堂等最多的用法就是起系統備份和信號的輸入輸出控制作用的。
常用的方法有：(在觀眾席和舞臺區)所有舞臺信號能在觀眾廳中部或后部、舞臺兩側提供完全的信號輸入輸出接口，但是正常情況下是不用的，信號直接旁通到后面控制室，需要的時候再把調音臺插入到那些控制位。記住這些控制位都是有信號的輸入輸出的。
在控制室的使用就更加豐富了，簡言之，就是讓所有設備的輸入輸出都可以進跳線盤。也就是說所有音源、調音臺的母線輸出、矩陣輸出、AUX、INSERT、音頻矩陣的輸入輸出、功放的輸入等都可以在跳線盤上面找到。同時還要考慮任何一級都可以被拿掉而被其他設備所備份接入，進而取而代之形成系統備份。
焊法上可以先焊厚片，后焊薄片，也可以反過來。具體要看你怎樣使用。
跳線盤的其他功能：信號矩陣分配功能，就像過去手工接線路電話一樣使用，比較簡單沒什么可說。就是把你需要的輸入、輸出都分別接在上下兩排塞空上面，然后在前面跳。這種跳線盤前后都是相通的，也很便宜。

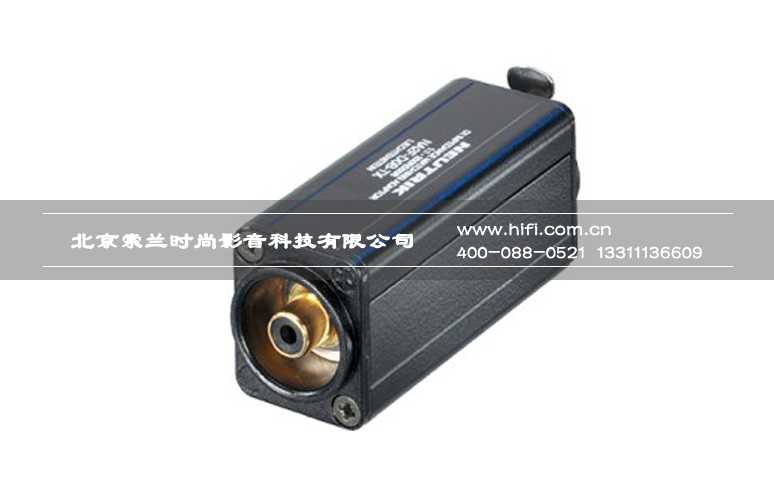

音頻隔離變壓器、多通道無源VU表
音頻變壓器是工作在音頻范圍的變壓器，又稱低頻變壓器。工作頻率范圍一般從10～20000Hz。它主要用于系統間或設備間的音頻信號傳輸，可以完全隔離 兩個系統間的電位差，避免由于接地問題造成的交流聲干擾，防止過高的電位差對設備輸入級的損害，實現音頻信號的安全傳輸是音頻系統級聯的必備產品。
拿Neutrik 為例
· 音頻變壓器1:1阻抗率200:200
· 針對無需接地或增益開關時非平衡/平衡線轉換以及被動的DI應用，具有低成本解決優勢
· 源/負載阻抗600/10K 最大的輸入水平50Hz總諧波失真：-3dBu
Vu meter，美國標準化的音量表或具有類似特性的任何其他儀表。

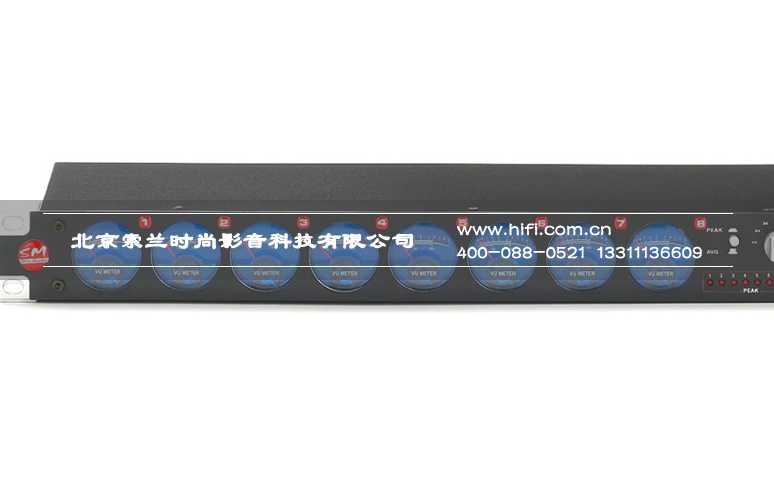

拿VU8-多通道無源VU表來說吧。
VU8是一款多軌無源VU表與耳機監聽系統，用于多用途的音頻電平指示器。
無論運用在廣電、錄音棚、現場擴聲或者其他的音頻制作環境，VU8提供了簡捷的多通道可視化表橋。該設備表橋是完全的無源設備，可以選擇峰值電平(Peak)或平均值電平(average)。這樣不僅確保了信號的純凈不受其他任何信號干擾，而且還確保表頭顯示的音頻信號的精密性。可選的便攜式耳機監聽輸出，隨時隨地對8路信號進行監聽。VU8專業的設計非常適合各種音頻應用環境。
請注意: 表頭標準設置是-10dB. 可通過內部設置成+4dB
時序電源、DI 盒

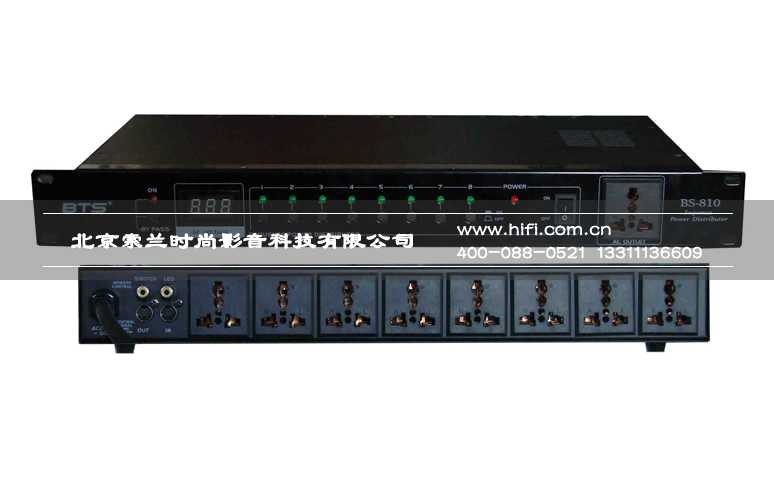

電源時序器能夠按照由前級設備到后級設備逐個順序啟動電源，關閉供電電源時則由后級到前級的順序關閉各類用電設備，這樣就能有效的統一管理和控制各類用電設備，避免了人為的失誤操作，同時又可減低用電設備在開關瞬間對供電電網的沖擊，也避免了感生電流對設備的沖擊，確保了整個用電系統的穩定。
用于控制用電設備的開啟/關閉的時序器，是各類音響工程、電視廣播系統、電腦網絡系統及其它電氣工程不可缺少的設備之一。
一般前面板設置總電源開關及兩組的指示燈，一組是系統電源指示，一組是八路供電接口給電與否的狀態指示，方便在現場使用。背板配有八組受開關控制的AC電源插座，每組電源自動延時1.5秒動作，對受控的設備起保護作用，確保整個系統的穩定工作.每個獨立的分組插座允許最大的電流是30A。
例如：Mclelland 瑪麗蘭GNL-3200E專業10路時序電源
Mclelland瑪麗蘭GNL-3200E專業10路時序電源，有3組延時輸出，其特點在于使用多級濾波器以防止射頻干擾。GNL系列產品可以為您提供穩定干凈的電源并可以有效的保護系統。

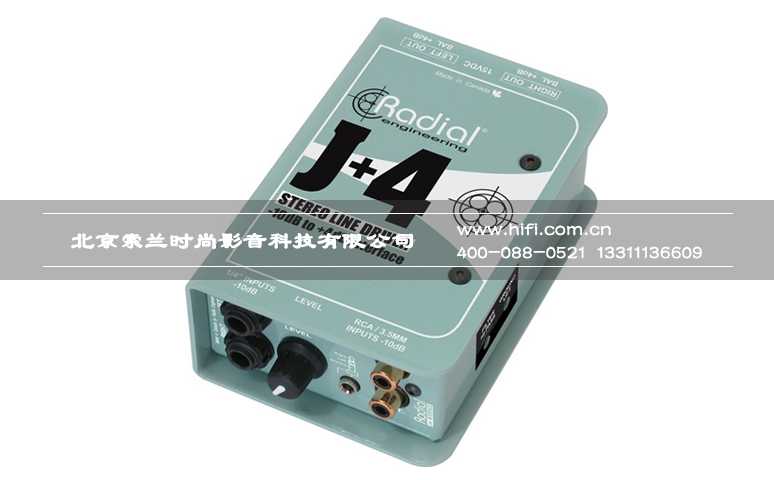

DI盒
Direct Injection(直接輸入)盒，簡稱：DI盒，實現電吉他直插調音臺MIC平衡輸入時阻抗匹配。在專業的錄音演出中經常用到。現在更多人把DI盒和音箱模擬器或有音箱模擬功能的效果器在一塊兒使用。
因?yàn)檠莩鰰r(shí)的音箱音色和排練時調音色用的音箱音色有很大不同，所以演出時的音色會出乎意料的改變，而且話筒的擺放在沒有特別專業的調音師和沒有充裕調試時間的情況下很難調到合理的位置。再加上話筒的性能差別對音色影響也很大。所以用一塊兒好的音箱模擬器可以解決上面的問題，它等于隨身佩帶的吉他音箱，而且又 不用話筒拾音，到哪兒音色都一個樣，但是專業的演出只給吉他手留有拾音話筒的線，所以這時候就需要DI盒，把話筒線拔下來插在DI盒上，同時手箱可用來做監聽用。
