碧水25平米私人家庭影院

智能炫酷的多功能娛樂空間 碧水7.1.4全景聲私人家庭影院案例

基本情況慨括

此次碧水莊園25平米私人家庭影院工程，從方案設計到最終完工，通過聲學裝修施工、設備安裝及智能調試等各環節的緊密配合，前后歷時不到1個月的時間，將這間結合了私人家庭影院與卡拉OK系統的多功能視聽空間，最終效果順利呈現。

方案設計及施工：索蘭影音公司

地理位置：碧水莊園

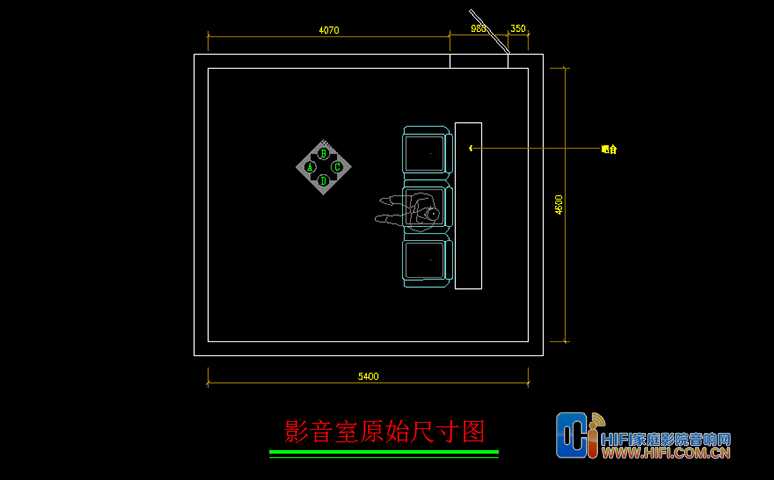

客戶需求描述：小空間采用隱藏式聲學處理是比較理想的私人影院設計方案，業主找到索蘭影音，希望打造出一個兼顧私人家庭影院和卡拉OK的多功能娛樂空間。偏正方格局的房間帶來了較明顯的聲學缺陷，在聲學設計中需要進一步處理。

家庭影院設計構建過程、聲學處理和光學處理及特別設計

此次項目屬可謂時間緊任務重，從方案設計到最終完工，前后歷時不到1個月的時間。設計、施工、材料準備、設備安裝、智能調試等各環節協調配合顯得尤為重要。

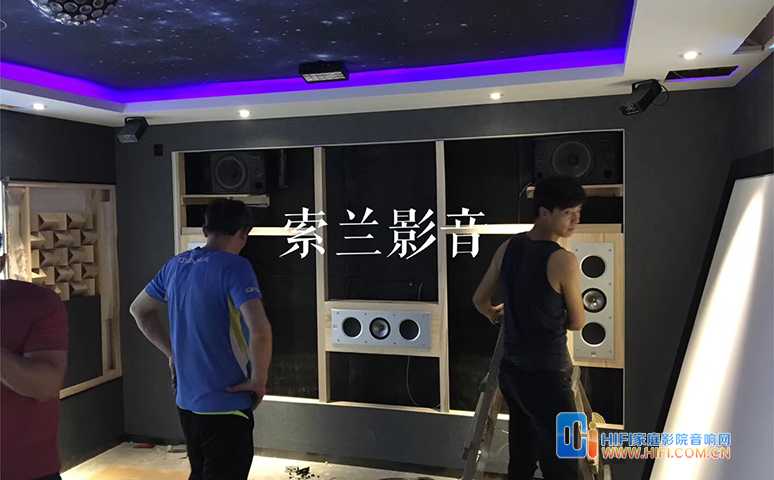

影音室設計兼顧影院與卡拉OK娛樂，前墻采用透聲嵌入式框架結構，前置音箱隱蔽于空腔中，四周以吸聲處理音箱后區硬反射，避免對直達聲的干擾。側墻及后墻的聲學設計上采用了空腔龍骨層，其內嵌空腔結構安裝可調整型聲學模塊，并可根據后期聲場環境進行靈活調整，表面使用專業透聲布料進行封裝，形成隱藏式聲學處理層。

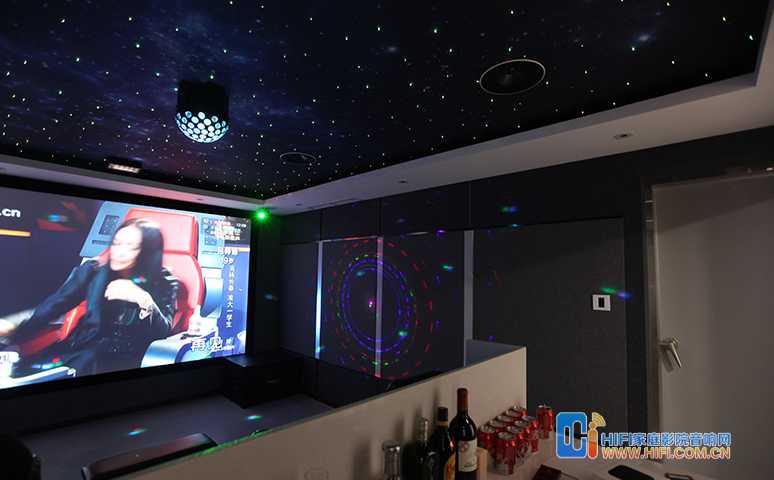

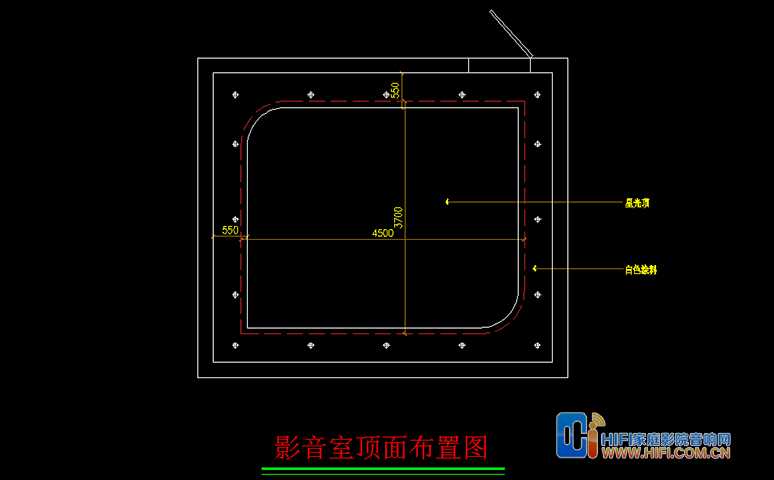

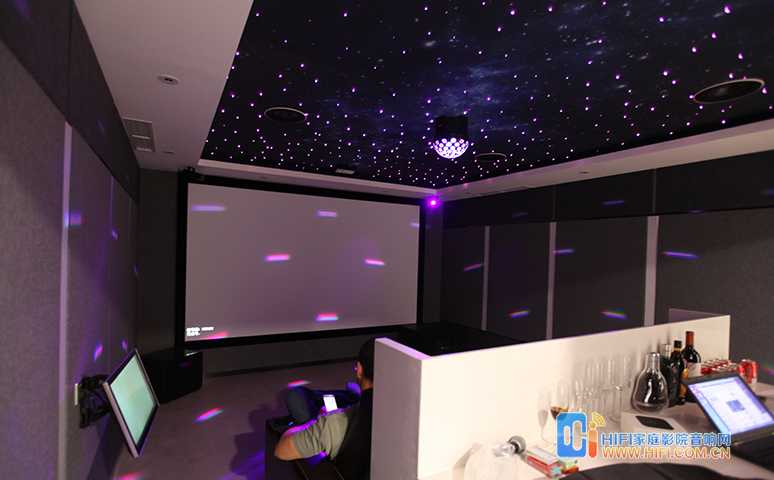

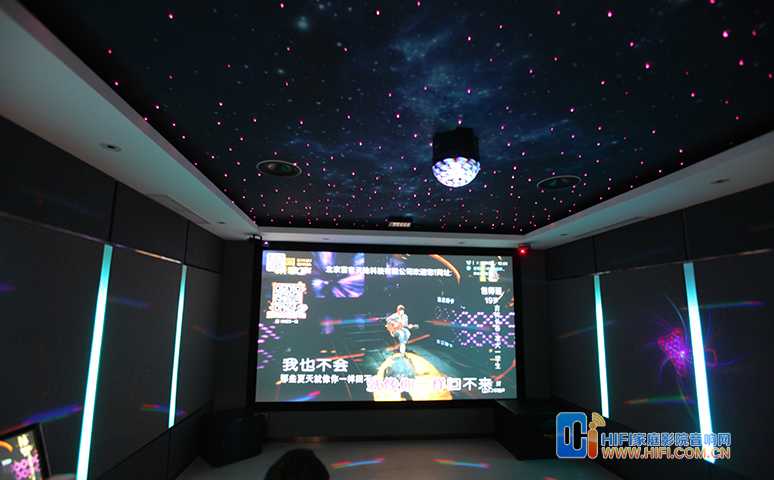

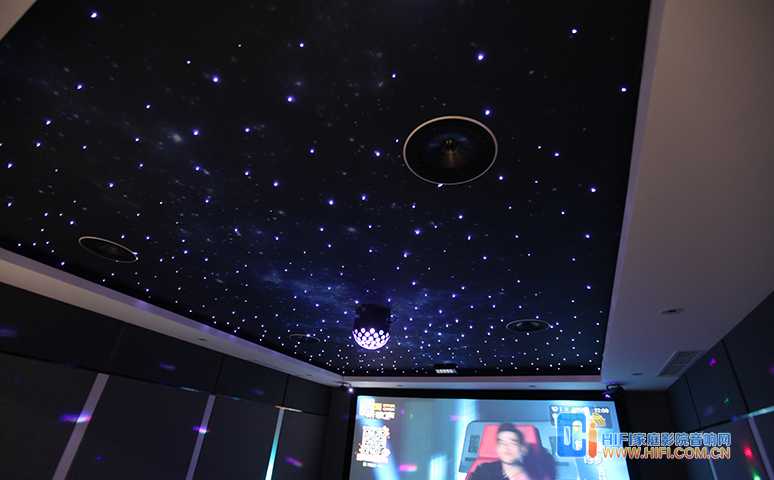

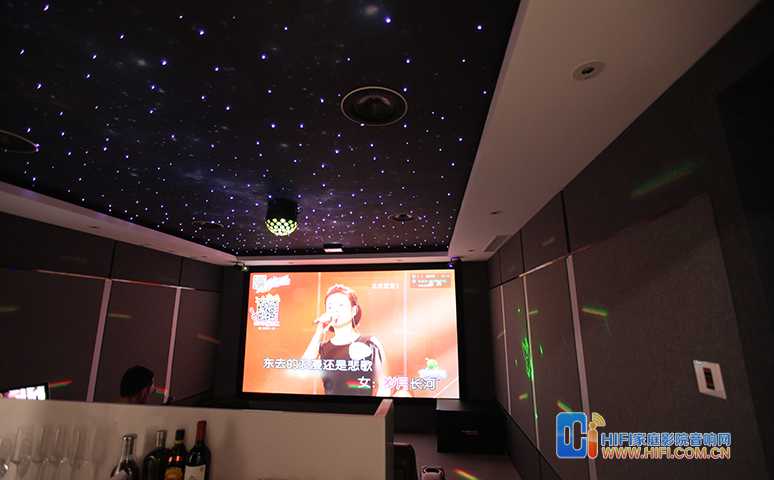

房間偏正方格局帶來了較明顯的低頻駐波，第一反射區通過定制型低頻吸聲模塊克制低頻缺陷。頂面采用噴繪圖案配上自然星光效果的星空頂，由于房間高度上的缺陷，星空頂表面吸聲處理將天花對地的中高頻反射也在理想范圍內。

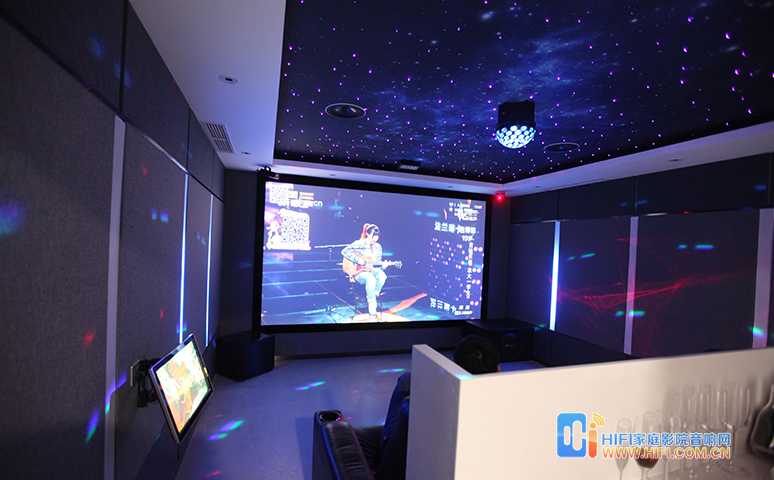

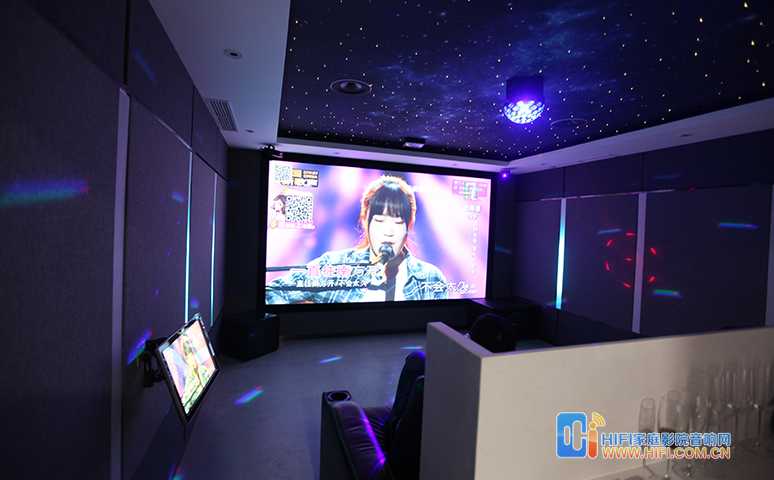

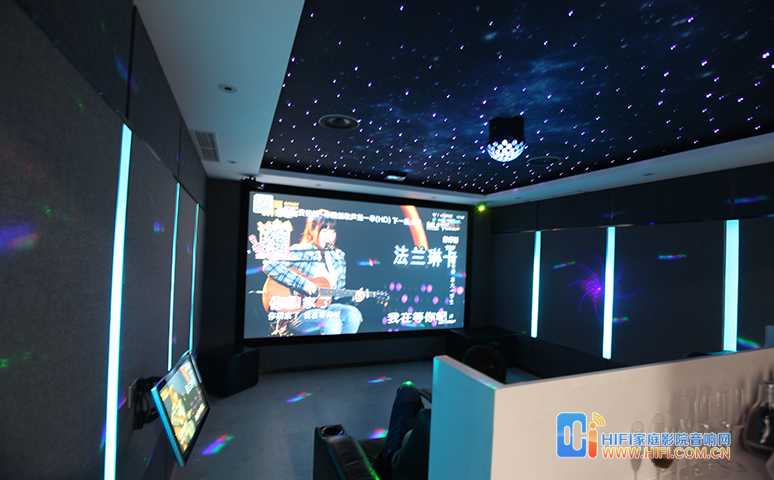

影音室色調以簡約風格配合影院的暗沉為主，燈飾設計上則配合卡拉OK系統打造炫酷風格。灰色的聲學透聲布，隱藏式聲學設計，將所有聲場處理隱蔽其中，選用可調整型聲學模塊，通過測算預設吸聲擴散點位，并根據現場進行靈活調整，最后以透聲裝飾布封面。

家庭影院系統調試與設計者的心得

此次影院系統全部由KEF CI系列THX認證音箱組建，采用經典的7.1.4全景聲配置。前置及環繞音箱使用Ci3160RL-THX，這是一款高輸出音樂和家庭影院揚聲器，采用165mm(6.5in)Uni-Q同軸共點單元，配有一對165mm(6.5in)中音單元。頂置聲道Ci200RR-THX同樣采用Uni-Q同軸共點單元，成就“自由聆聽”體驗。搭載著冠狀波導器的38mm(1.5in)鋁質導管式高音單元，放置在200mm(8in)鋁質低/中音同軸共點單元中心上，其聲學效果就如同聲音直接來自屏幕一般，性能達到一流家庭影院標準，具有寬廣的擴散性，讓房間中的每個人都能欣賞同樣精準的聲像。

Ci3160RL-THX和Ci200RR-THX入墻式揚聲器具有恰當的頻率響應、高功率輸出以及傳統音箱的聲場和氣勢，能提供震撼THX環繞聲性能，而且可以隱藏安裝，與私人家庭影院隱藏式聲學設計風格完美融合。

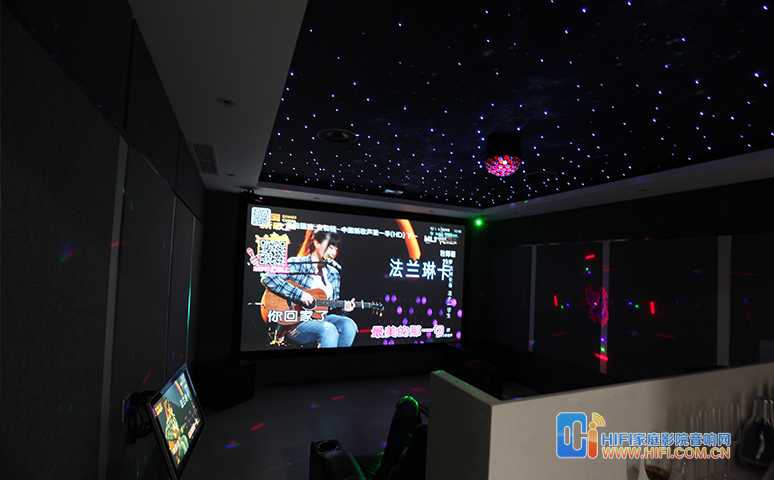

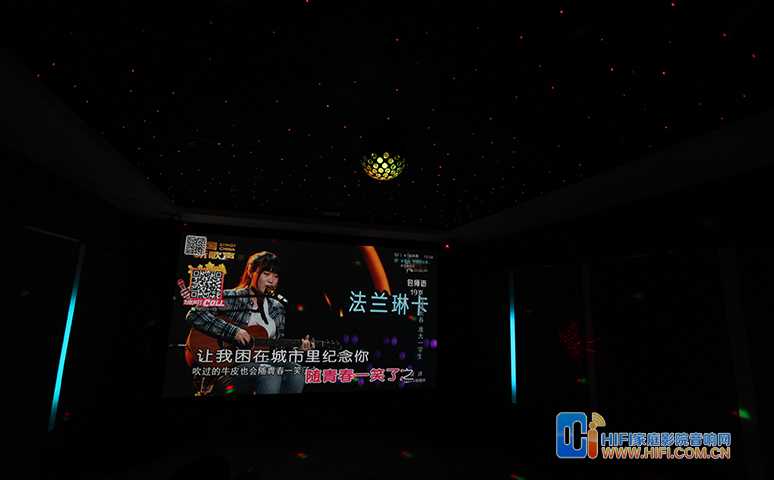

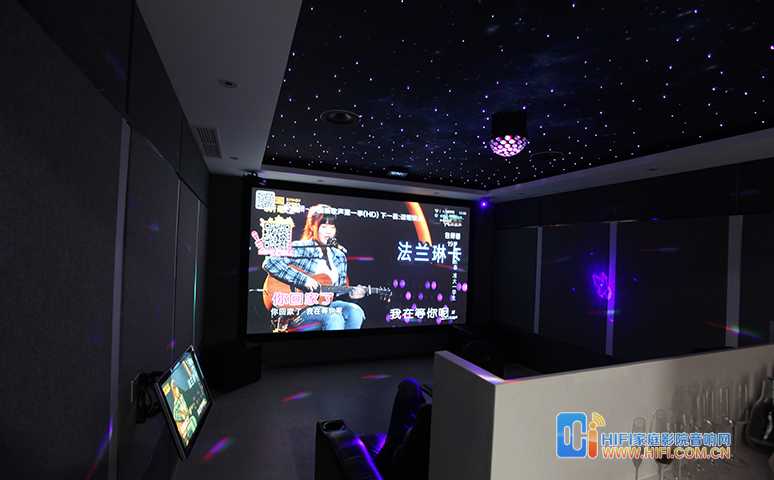

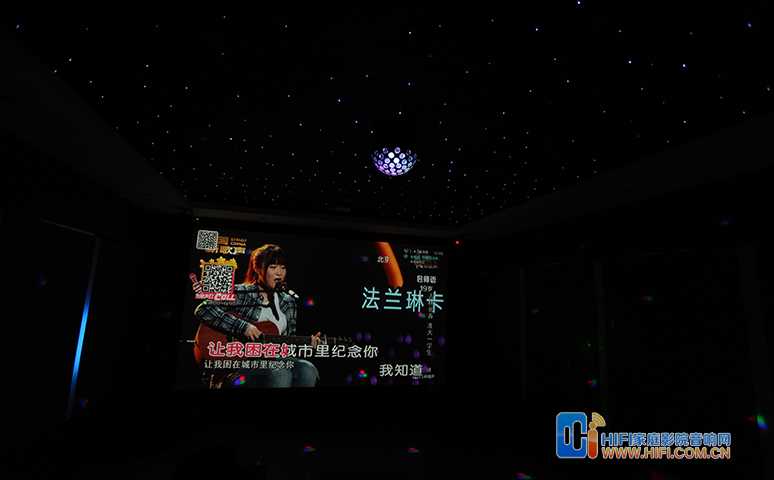

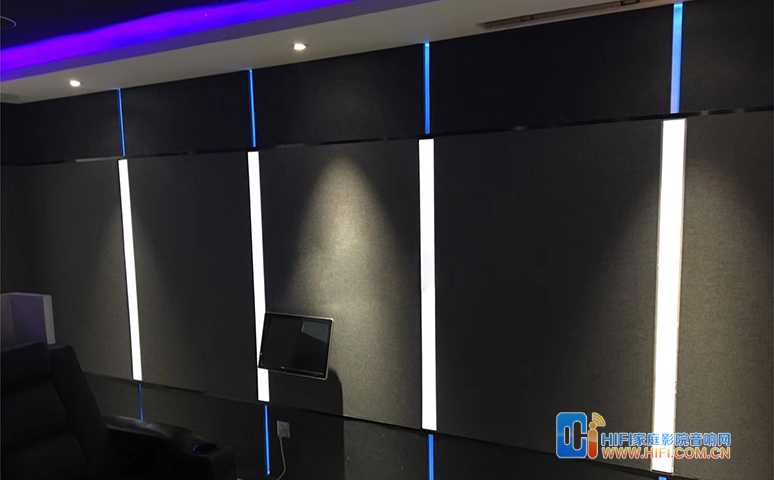

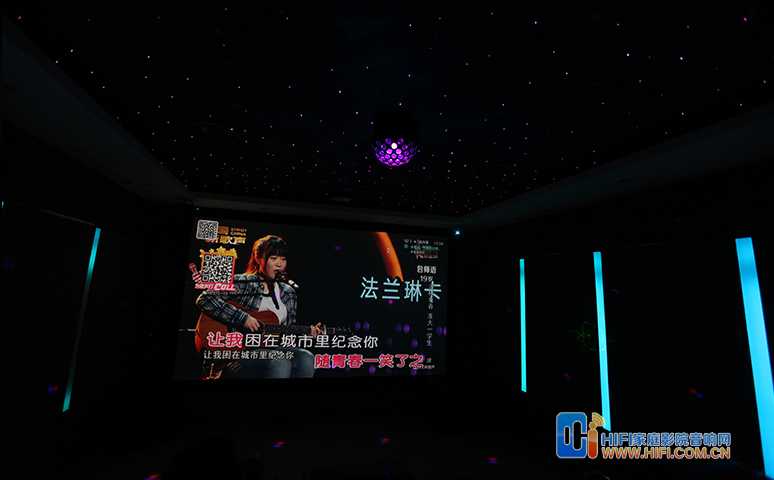

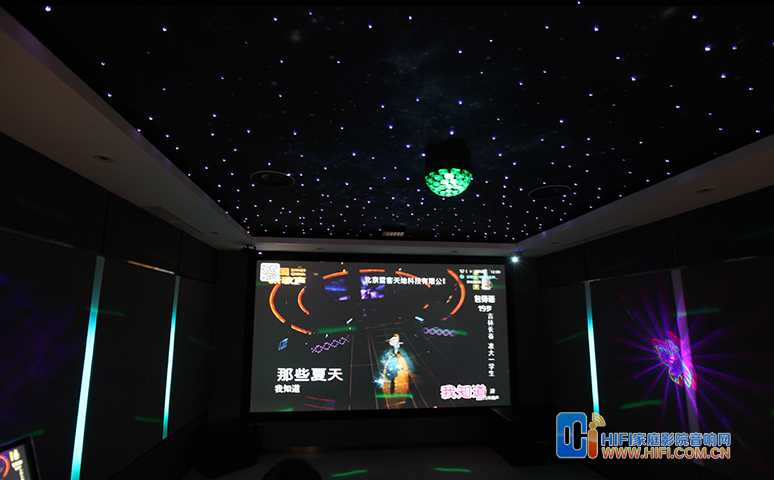

墻面安裝發光燈片，通過聲音控制結合卡拉OK系統，在K歌時，根據人聲及音樂聲音變化，墻面燈飾散發出不同顏色和模式的燈光效果，融入球形鐳射燈光，整個娛樂空間炫麗出彩。

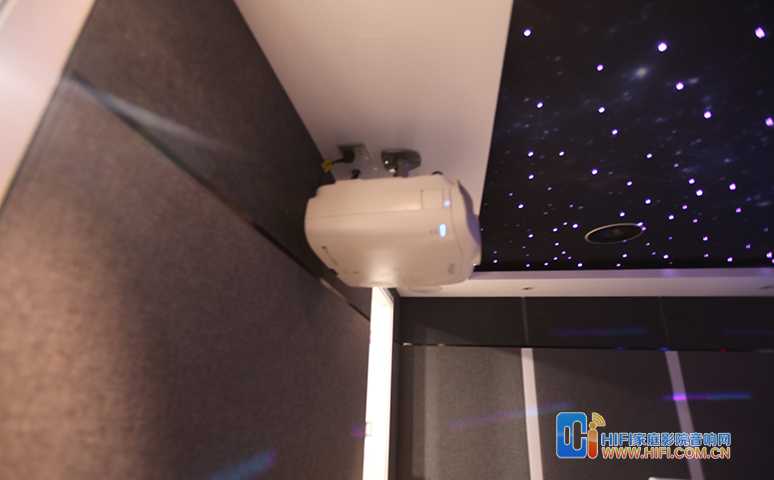

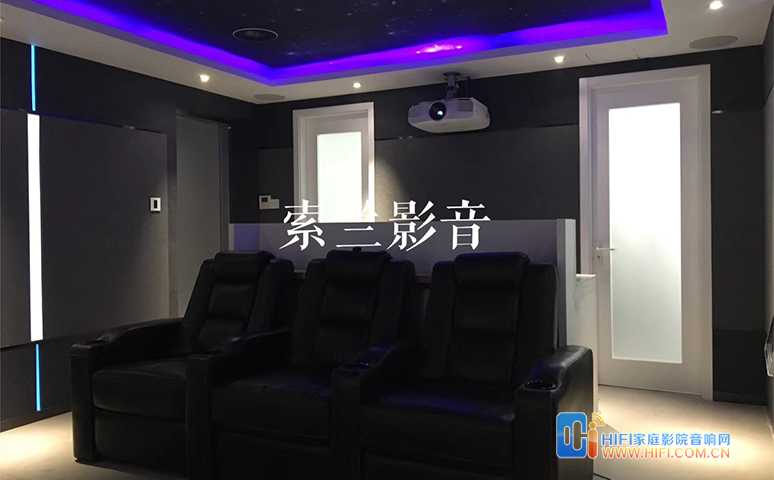

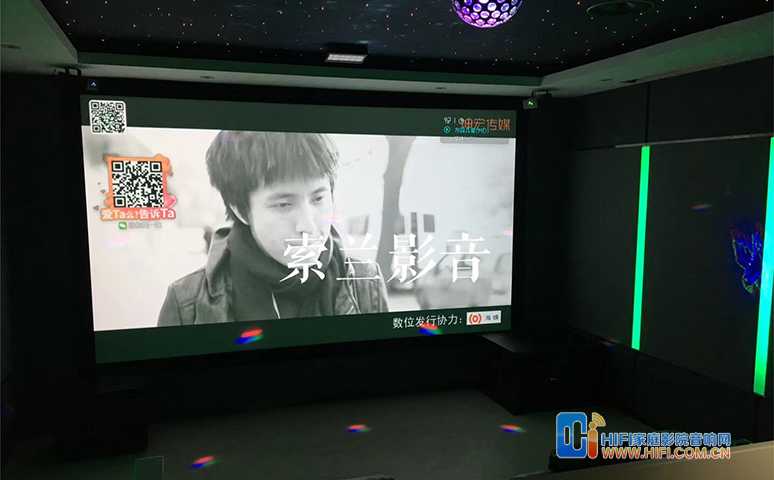

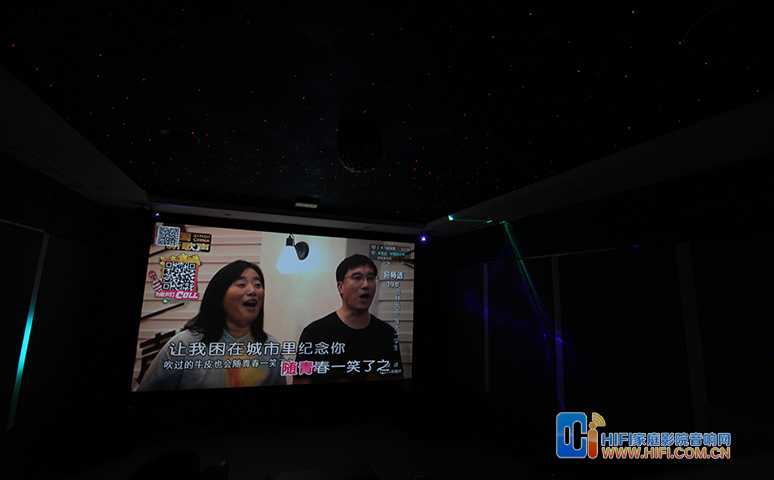

視頻系統選用愛普生TW8300，其投影效果色彩飽滿，對比度高，黑位的表現深沉而實凈，是3D投影機中相當不錯的選擇。配合140寸大畫面銀幕，透聲框架幕四周綜合平面定位，能有效消除“V”型波紋，使幕面形成絕對純平的鏡面效果。

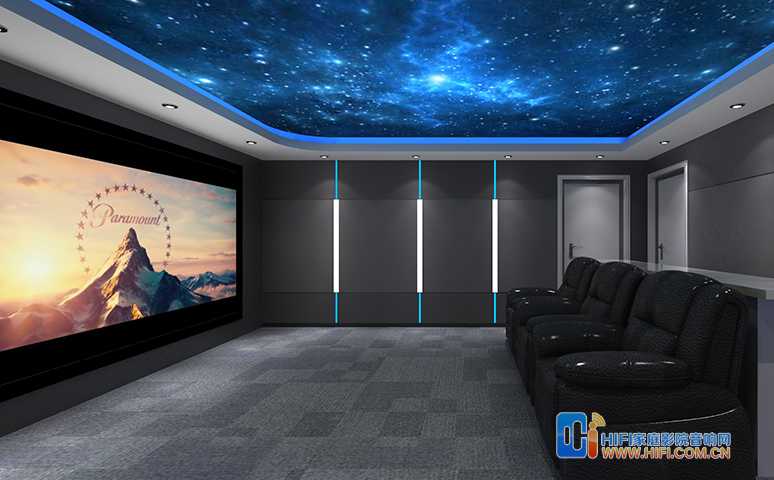

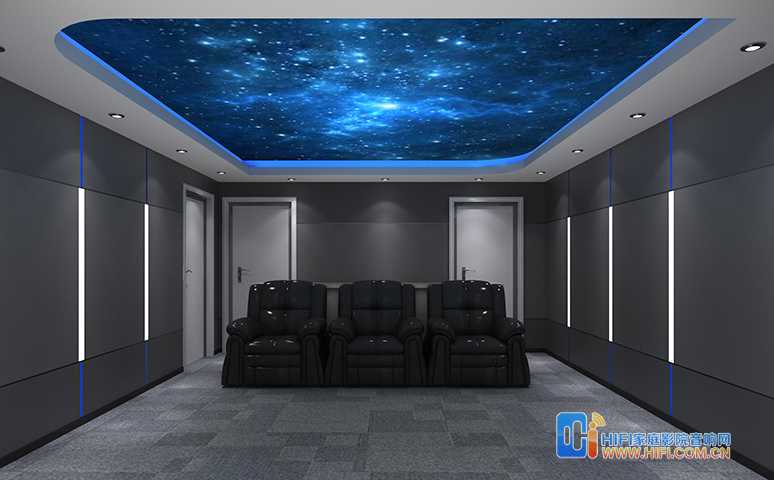

家庭影院設計花絮

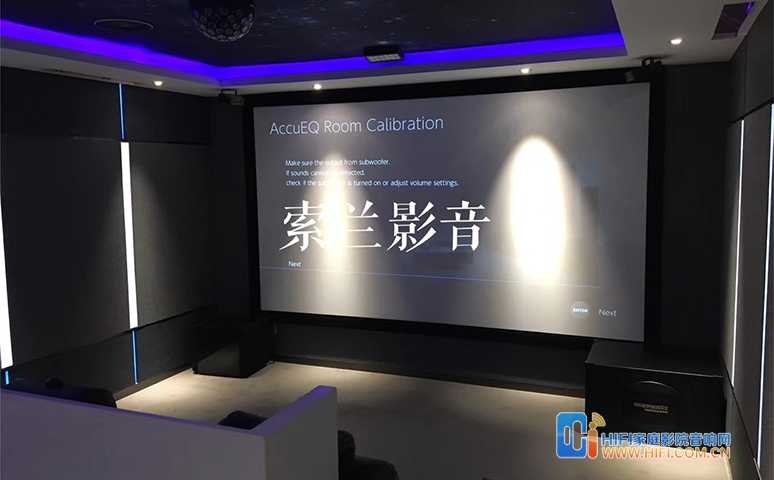

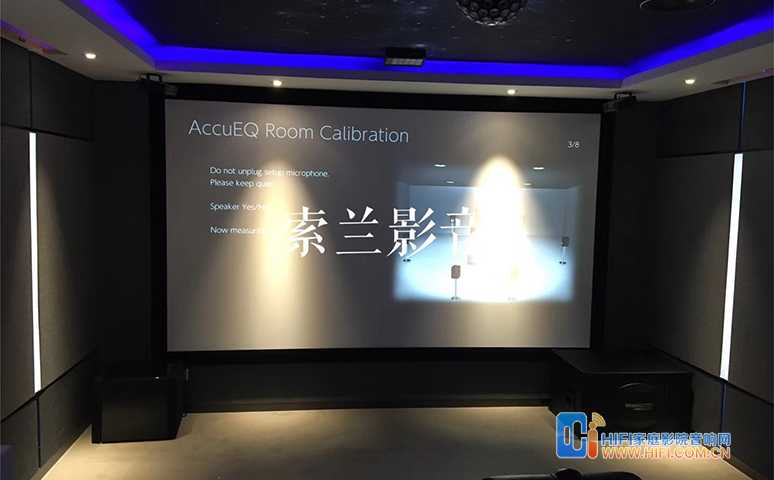

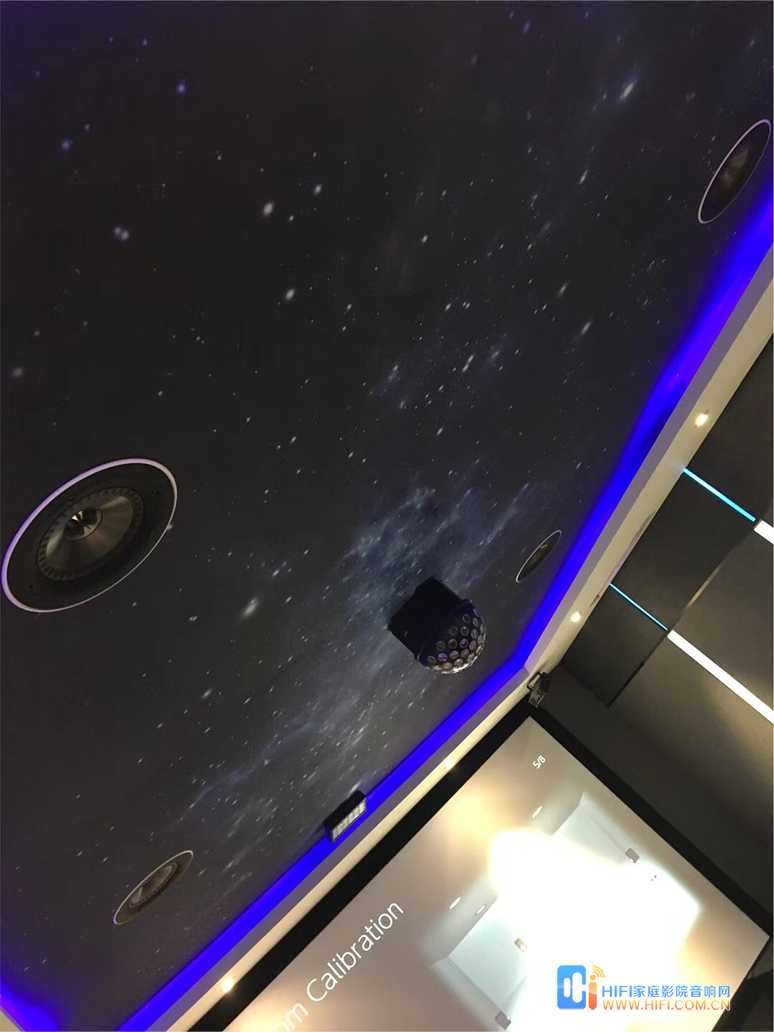

家庭影院調試花絮

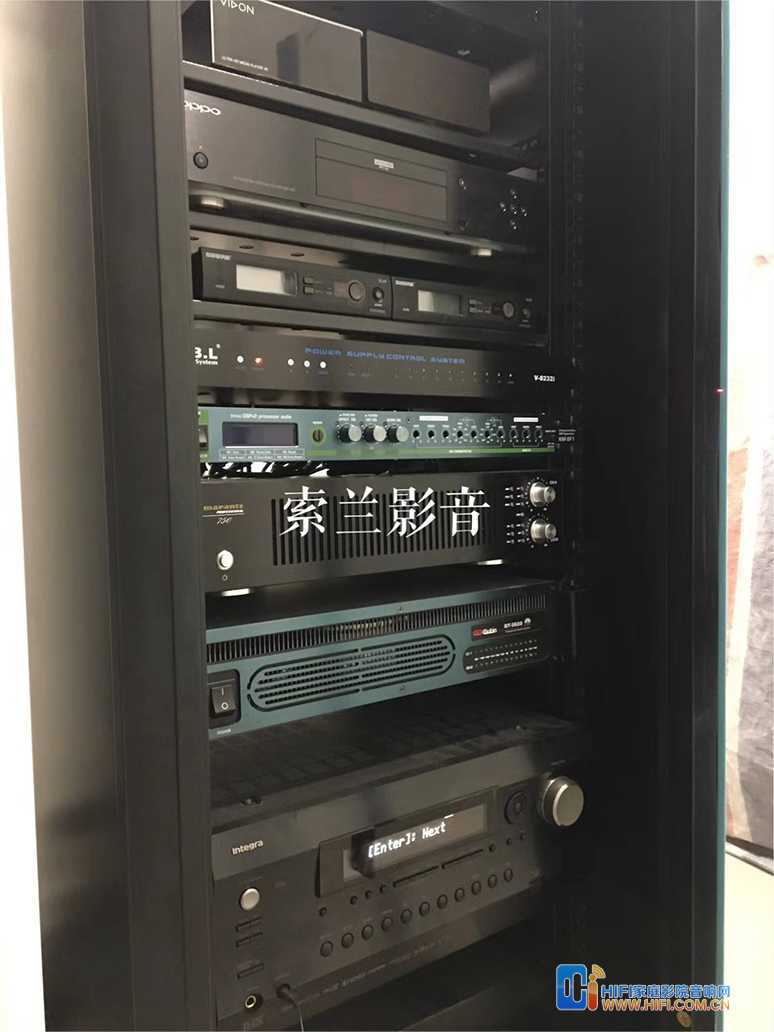

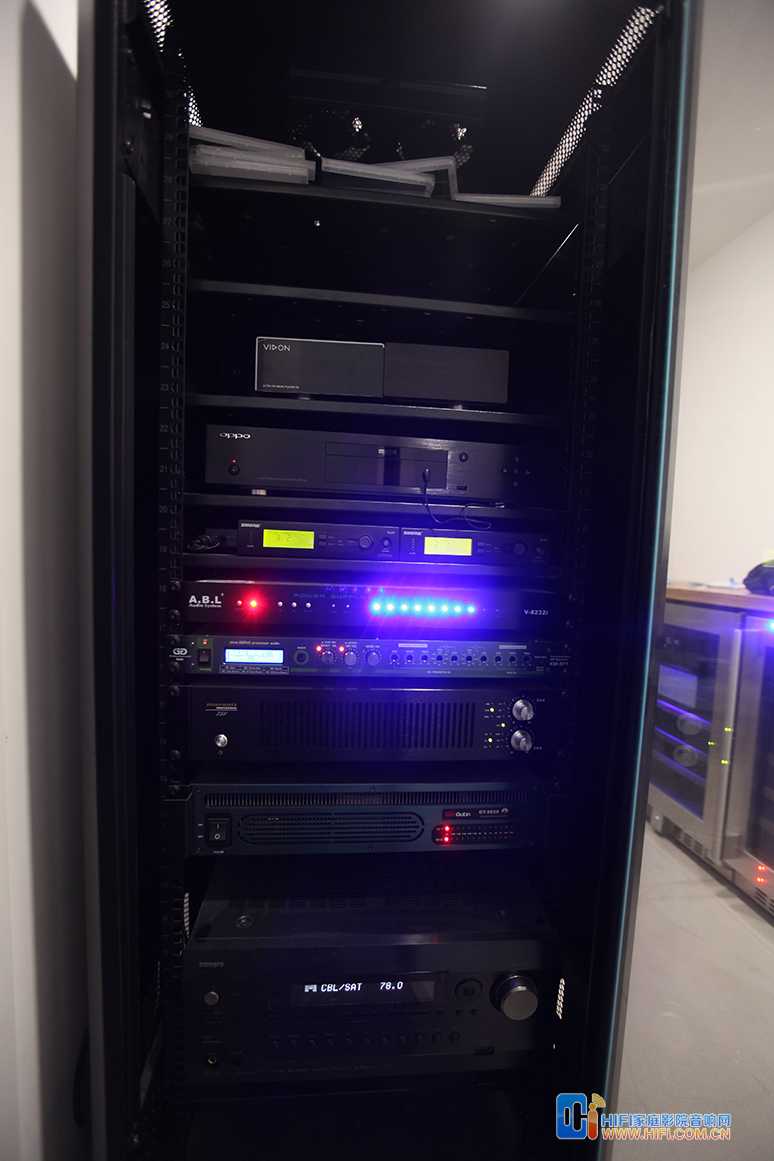

器材列表

7.1.4聲道全景聲影院系統+卡拉OK系統

音響設備：

KEF CI3160-THX前置及環繞音箱

KEF CI200RR-THX頂置音箱

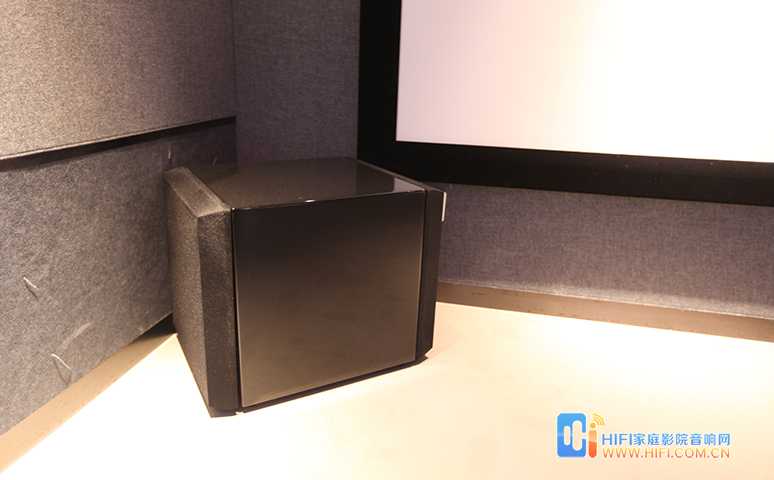

大地震12寸低音炮

INTEGRA R1.1全景聲功放

視頻設備：

140寸OS畫框透聲幕布

愛普生TW8300家庭影院投影機

播放設備

oppo203藍光播放器

威動V6

卡拉OK設備：

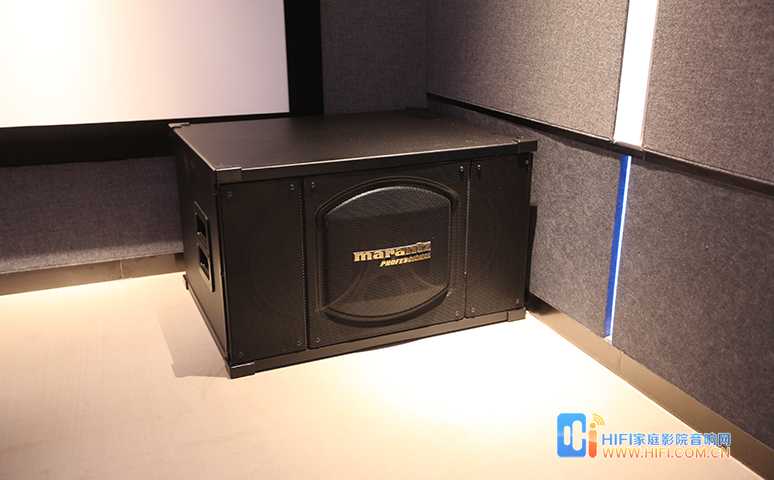

馬蘭士MKS1000MK2卡拉OK音箱

索蘭定制效果器

馬蘭士MSK750功放

馬蘭士MSK500低音炮

JBL 8IC補聲音箱

其他設備

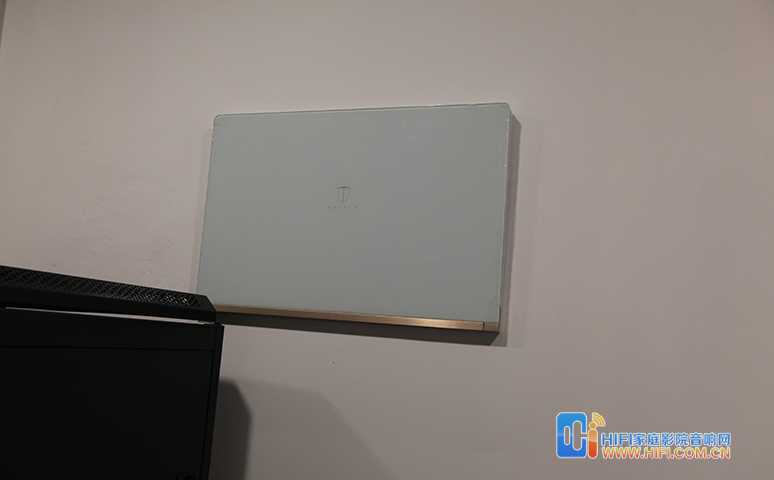

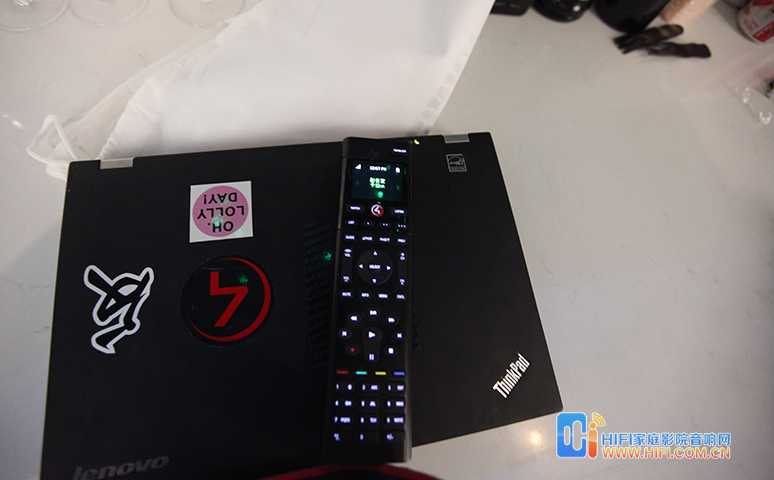

智能控制系統1套

3160*7

200rr*4

大地震12寸低音炮*1

INTEGRA r1.1*1

os140寸畫框透聲

TW8300*1臺

oppo203*1

威動V6*1

馬蘭士MKS1000MK2*1對

效果器*1

馬蘭士MSK750功放*1

MSK500低音炮

JBL 8IC*2只

智能控制系統1套
